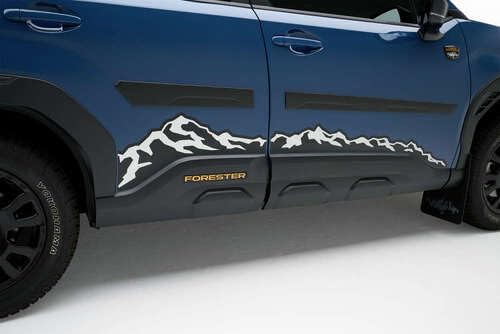

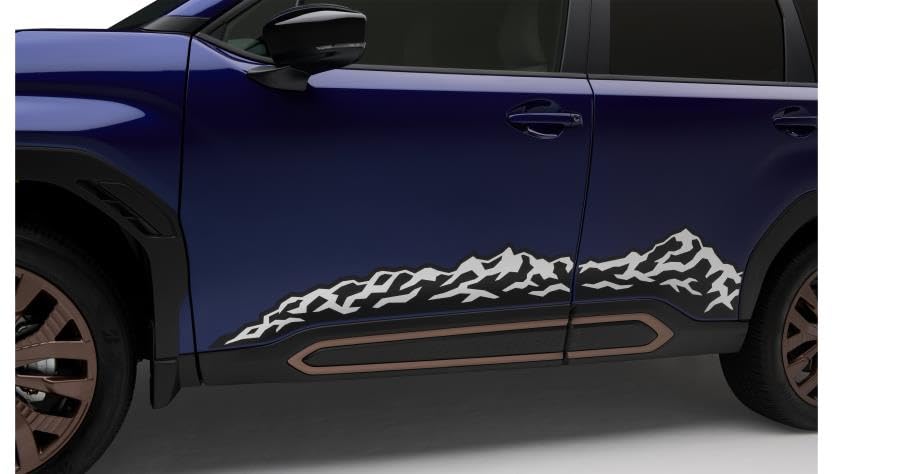

Exterior Graphics – Side – 2025 Subaru Forester

SEOCONTENT-START

ALCOHOL
WIPE
1. Exterior Graphics – LH Side + RH Side
2. Squeegee (1) 3. Alcohol Wipes (2).
Denotes instructional steps
necessary to complete the
process.
Denotes quality processes to be
checked prior to moving to the next
step.
Denotes safety equipment required to be used
such as a mask, goggles, rubber gloves, and
hearing protection.
Denotes cautions to be taken to avoid
physical injury or electronic component
damage.
Denotes warnings that may lead to
serious physical injury or vehicle
damage.
Denotes specific tools that are
necessary to complete the step.
Denotes cautions to be taken to avoid
vehicle and component damage.
Mask Goggles
Rubber Gloves Hearing Protection
SUBARU OF AMERICA PAGE
1 / 6
ISSUE
00
INSTALLATION INSTRUCTIONS
PART NUMBER: J121SSL000
DESCRIPTION:
Exterior Graphics – Side
KIT CONTENTS:
TOOLS REQUIRED:
MEANING OF CHARACTERS:
DESCRIPTION
Exterior Graphics – Side
Soft lint-free
Microfiber Cloth
1. Exterior Graphics – Side (4).
2. Squeegee (1).
3. Alcohol Wipes (2).
ALCOHOL
WIPE



• Water
• 2ml Baby Shampoo
32 ounce
Spray Bottle
DATE
2/5/24
WATER
SOAP
&
PREPARATION – BEFORE INSTALLATION:
SUBARU OF AMERICA PAGE
2 / 6
ISSUE
00
Remove liner from Exterior Graphic as shown. To prevent
contamination, limit touching adhesive side of the Exterior Graphic
by using handling tabs.
2
3 4
Notes to the Installer
1. Read the entire installation instructions prior to beginning the
installation of the accessory.
2. Ensure that the vehicle is properly protected in the area that
the accessory is to be installed.
3. To prevent vehicle damage, never place tools on top of painted
surfaces, seats, dash pad, console or floor carpet / mat.
4. Always wear appropriate safety gear to include gloves and eye
protection when required.
1. This product should be installed with proper installation tools.
2. Install this product while observing all warnings and precautions
stated in this instruction booklet.
3. VERY IMPORTANT: Thoroughly wash vehicle with Soap and
Water.
4. Parts storage should be flat at room temperature and in a clean
dry place. Care should be taken to avoid a dusty environment.
Dry Fit
Thoroughly wash vehicle with a soft lint-free cloth. Wipe the panel
where the Exterior Graphic will be installed with alcohol wipes.
Allow the area to dry completely.
1 Alcohol
Separate Liner Spray Vehicle / Adhesive of Exterior Graphic
Align the Exterior Graphic into position using the handling tabs
and character lines on the bottom edge of the rear door.
See Step 7 for more clarity.
DESCRIPTION
Exterior Graphics – Side
Exterior Graphics – Side
Spray the adhesive side of the Exterior Graphic with the soap
and water solution. Then spray the vehicle surface where the
Exterior Graphic will be installed.
Exterior Graphic
Liner
Premask
Premask / Handling Tab
Exterior Graphic
Liner
DATE
2/5/24
Use caution not to scratch the paint surface with the squeegee.
Using smooth even overlapping strokes squeegee the Exterior
Graphic into position.
Squeegee Exterior Graphic Dry Fit Preparation
Peel away about 3-5” of the premask from the front edge of the
rear door to aid in checking alignment for next step.
SUBARU OF AMERICA PAGE
3 / 6
ISSUE
00
6
While using the handling tabs align the Exterior Graphic
to the door panel.
While using the handling tabs, then align the left side of the
Exterior Graphic to the door panel edge.
While using the handling tabs, lastly align the premask to the
character line on the bottom edge of the rear door. Ensure there
is a gap between premask and lower door trim.
5 Exterior Graphic Placement
DESCRIPTION
Exterior Graphics – Side
Spray Exterior Graphic Premask
Spray the top surface of the premask with the soap and water
solution. This makes it possible for the squeegee to slide easily
across the surface.
9 10
7 8
Exterior Graphic Placement
Exterior Graphic Placement
DATE
WATER
SOAP
&
2/5/24
SUBARU OF AMERICA PAGE
4 / 6
ISSUE
00
DESCRIPTION
Exterior Graphics – Side
While using the handling tabs align the right of the Exterior
Graphic to the door panel edge. This door panel edge will be the
anchor for the front graphic. Use the front graphic’s premask to
check rough alignment with rear graphic.
While using the handling tabs align the bottom of the Exterior
Graphic to the lower character line. Ensure there is a gap
between premask and lower door trim.
Exterior Graphic Placement
Remove liner from Exterior Graphic as shown. To prevent
contamination, limit touching adhesive side of the Exterior Graphic
by using handling tabs.
Exterior Graphic
Liner
Premask
Separate Liner
Premask / Handling Tab
Exterior Graphic
WATER
SOAP
&
Spray Vehicle / Adhesive of Exterior Graphic
Spray the adhesive side of the Exterior Graphic with the soap
and water solution. Then spray the vehicle surface where the
Exterior Graphic will be installed.
WATER
SOAP
&
12
13
14
15 Exterior Graphic Placement
Dry Fit
Align the Exterior Graphic into position using the handling tabs,
door notches and character line on the bottom edge of the
front door.
11
Spray Exterior Graphic Premask
Spray the top surface of the premask with the soap and water
solution. This makes it possible for the squeegee to slide easily
across the surface.
16
Liner
DATE
WATER
SOAP
&
2/5/24
SUBARU OF AMERICA PAGE
5 / 6
ISSUE
00
DESCRIPTION
Exterior Graphics – Side
Use caution not to scratch the paint surface with the squeegee.
Using smooth even overlapping strokes squeegee the Exterior
Graphic into position.
Squeegee Exterior Graphic Remove Premask
Carefully remove the premask from the Exterior Graphic by slowly
lifting and pulling backward at an 180º angle as shown.
Remove Premask
Carefully remove the premask from the Exterior Graphic by slowly
lifting and pulling backward at an 180º angle as shown.
*(Repeat Steps 1-20 for the opposite side of vehicle.)
Inspect Exterior Graphic
If bubbles are present after premask carrier removal, wrap a towel around the
squeegee and carefully attempt to push the bubble to the side of the Exterior
Graphic. If the bubble cannot be moved, use a sewing needle to pierce the
bubble and press the remaining solution from beneath the Exterior Graphic.
Exterior Graphic Premask
17 18
19 20
Exterior Graphic Premask
DATE
2/5/24
SUBARU OF AMERICA PAGE
6 / 6
ISSUE
00
DESCRIPTION
Exterior Graphics – Side
Results of the Check
Care and Cleaning
Items to be Checked
Results of the Check
Visual Check
Items to be Checked
After an Exterior Graphic installation has been
completed, do not high pressure wash the vehicle
for 72 hours.
Make sure all edges are firmly adhered.
DATE
2/5/24
ALCOHOL
WIPE
SUBARU OF AMERICA PAGE
1 / 6
ISSUE
00
NUMÉRO DE PIÈCE: J121SSL000
ALCOHOL
WIPE
DATE
Linge en microfibre doux et non pelucheux
• Eau
• 2 ml de shampooing pour bébé
Flacon pulvérisateur de 946 ml (32 oz)
D’EAU
SAVON
&
SIGNIFICATION DES SYMBOLES:
Indique la marche à suivre pour
compléter le processus.
Indique les vérifications de qualité
à effectuer avant de passer à la
prochaine étape.
Indique l’équipement de sécurité requis et
devant être utilisé, comme un masque, des
lunettes de sécurité, des gants en caoutchouc
et des dispositifs de protection antibruit.
Indique les précautions à prendre pour
éviter les blessures ou les dommages
aux composants électroniques.
Indique les avertissements de possibilité
de blessure grave ou de dommages
au véhicule.
Indique les outils nécessaires pour
compléter une étape.
Indique les précautions à prendre pour
éviter les dommages au véhicule
et aux composants.
Masque Lunettes de sécurité
Gants en caoutchouc Dispositif de
protection antibruit
2/5/24
1. Graphiques extérieurs – côté gauche + côté droit.
IINSTRUCTIONS D’INSTALLATION DESCRIPTION:
Graphiques extérieurs – Côté
CONTENU DE LA TROUSSE :
OUTILS REQUIS:
DESCRIPTION
Graphiques extérieurs – Côté
2. Racloir (1) 3. Lingettes imbibées d’alcool (2)
1. Graphiques extérieurs – Côté (4)
2. Racloir (1)
3. Lingette imbibée d’alcool (2)
SUBARU OF AMERICA PAGE
2 / 6
ISSUE
00
2
3 4
1
DATE
Éléments graphiques extérieurs – côté
Pellicule
protectrice
Prémasque / Languette
de manipulation
Graphique
extérieur
Prémasque / Languette
de manipulation
Graphique
extérieur
Pellicule
protectrice
2/5/24
Retirez la doublure du graphique extérieur comme indiqué. Pour
éviter toute contamination, limitez le contact avec le côté adhésif
du graphisme extérieur en utilisant les languettes de manipulation.
Lavez soigneusement le véhicule avec un chiffon doux non
pelucheux. Essuyez le panneau où le graphisme extérieur sera
installé avec des lingettes alcoolisées. Laissez la zone sécher
complètement.
Alignez le graphique extérieur en position à l’aide des languettes
de manipulation et des lignes de caractères sur le bord inférieur
de la porte arrière. Voir l’étape 7 pour plus de clarté.
Vaporisez le côté adhésif du Graphic Extérieur avec la solution
d’eau et de savon. Vaporisez ensuite la surface du véhicule où le
graphisme extérieur sera installé.
DESCRIPTION
Graphiques extérieurs – Côté
PRÉPARATION – AVANT L’INSTALLATION: Remarques à l’intention de l’installateur
1. Lire le livret d’instructions en entier avant de commencer
l’installation de l’accessoire.
2. S’assurer que la surface du véhicule où sera
posé l’accessoire est bien protégée.
3. Pour éviter tout dommage au véhicule, ne jamais poser d’outils sur
les surfaces peintes, les sièges, le dessus du tableau de bord, la
console ou les tapis et la protection du plancher.
4. Toujours porter de l’équipement de sécurité approprié, dont les
gants et les lunettes protectrices lorsque cela est requis.
1. Ce produit doit être installé avec les outils d’installation adéquats.
2. Lors de l’installation du produit, respecter tous les avertissements
et prendre toutes les précautions énoncées dans le livret
d’instructions.
3. TRÈS IMPORTANT : Laver le véhicule soigneusement avec de
l’eau et du savon.
4. Les pièces doivent être entreposées à plat et à température
ambiante dans un endroit propre et sec. Il faut veiller à éviter
tout environnement poussiéreux.
Alcool Ajustement à sec
Retirer la pellicule protectrice Vaporiser le véhicule/l’élément adhésif du graphique extérieur
D’EAU
SAVON
&
SUBARU OF AMERICA PAGE
3 / 6
ISSUE
00
5 6
9 10
7 8
DATE
2/5/24
Faites attention de ne pas rayer la surface de la peinture avec la raclette.
En utilisant des mouvements doux et superposés, raclez le
graphique extérieur en position.
Racler le graphique extérieur Préparation à sec
Décollez environ 3 à 5 pouces du pré-masque du bord avant de
la porte arrière pour faciliter la vérification de l’alignement pour
l’étape suivante.
Lors de l’utilisation des languettes de manipulation, alignez le
graphique extérieur au panneau de porte.
Tout en utilisant les languettes de manipulation, alignez le côté
gauche du graphique extérieur avec le bord du panneau de porte.
Tout en utilisant les languettes de manipulation, alignez enfin le
pré-masque sur la ligne de caractères située sur le bord inférieur
de la porte arrière. Assurez-vous qu’il y a un espace entre le
pré-masque et la garniture inférieure de la porte.
Position du graphique extérieur
Vaporiser le prémasque du graphique extérieur
Vaporisez la surface supérieure du pré-masque avec de l’eau et
du savon solution. Cela permet à la raclette de glisser facilement
à travers la surface.
Position du graphique extérieur
Position du graphique extérieur
DESCRIPTION
Graphiques extérieurs – Côté
D’EAU
SAVON
&
SUBARU OF AMERICA PAGE
4 / 6
ISSUE
00
12
13
14
15
11
16
DATE
Pellicule
protectrice
Pellicule
protectrice
Prémasque / Languette
de manipulation
Graphique
extérieur
2/5/24
Lors de l’utilisation des languettes de manipulation, alignez la droite
de l’extérieur Graphique sur le bord du panneau de porte. Ce bord
du panneau de porte servira de point d’ancrage pour le graphique
avant. Utilisez le pré-masque du graphique avant pour vérifier
l’alignement approximatif avec le graphique arrière.
Lorsque vous utilisez les onglets de manipulation, alignez le bas
du graphique extérieur sur la ligne de caractères inférieure.
Assurez-vous qu’il y a un espace entre le pré-masque et la
garniture inférieure de la porte.
Position du graphique extérieur
Retirez la doublure du graphique extérieur comme indiqué. Pour
éviter toute contamination, limitez le contact avec le côté adhésif
du graphisme extérieur en utilisant les languettes de manipulation.
Retirer la pellicule protectrice
Vaporiser le véhicule/l’élément adhésif du graphique extérieur
Vaporisez le côté adhésif du Graphic Extérieur avec la solution
d’eau et de savon. Vaporisez ensuite la surface du véhicule où le
graphisme extérieur sera installé.
Position du graphique extérieur
Ajustement à sec
Alignez le graphique extérieur en position à l’aide des languettes
de manipulation, des encoches de porte et de la ligne de
caractères sur le bord inférieur de la porte d’entrée.
Vaporiser le prémasque du graphique extérieur
Vaporisez la surface supérieure du pré-masque avec de l’eau et du
savon solution. Cela permet à la raclette de glisser facilement
à travers la surface.
DESCRIPTION
Graphiques extérieurs – Côté
Graphique
extérieur
Prémasque /
Languette
de manipulation
D’EAU
SAVON
&
D’EAU
SAVON
&
D’EAU
SAVON
&
SUBARU OF AMERICA PAGE
5 / 6
ISSUE
00
17 18
19 20
DATE
2/5/24
Faites attention de ne pas rayer la surface de la peinture avec la raclette.
En utilisant des mouvements doux et superposés, raclez le
graphique extérieur en position.
Retirez délicatement le pré-masque du graphique extérieur en
soulevant et en tirant lentement vers l’arrière à un angle de 180º,
comme illustré.
Retirez délicatement le pré-masque du graphique extérieur en
soulevant et en tirant lentement vers l’arrière à un angle de 180º,
comme illustré.
Si des bulles sont présentes après le retrait du support de pré-masque,
enroulez une serviette autour de la raclette et essayez soigneusement de
pousser la bulle sur le côté du graphique extérieur. Si la bulle ne peut pas être
déplacée, utilisez une aiguille à coudre pour percer la bulle et appuyez sur la
solution restante sous le graphique extérieur.
DESCRIPTION
Graphiques extérieurs – Côté
*(Répéter les étapes 1 à 20 sur le côté droit du véhicule.)
Racler le graphique extérieur Retirer le prémasque
Retirer le prémasque Inspecter le graphique extérieur
Graphique
extérieur
Prémasque /
Languette
de manipulation
Graphique
extérieur
Prémasque /
Languette
de manipulation
SUBARU OF AMERICA PAGE
6 / 6
ISSUE
00
DATE
2/5/24
Une fois l’installation du graphisme extérieur
terminée, ne nettoyez pas le véhicule à haute
pression pendant 72 heures.
Assurez-vous que tous les bords sont
fermement collés.
DESCRIPTION
Graphiques extérieurs – Côté
Nettoyage et entretien
Vérification visuelle
Éléments à vérifier Résultats de la vérification
Éléments à vérifier Résultats de la vérification

**************************************************************************************************************

**************************************************************************************************************

SEOCONTENT-END
